概述

該微機綜合保護測控裝置適用于66KV及以下電力網絡，提供對輸電線路和變壓器、電容器、電動機等主設備保護、控制、測量、監視功能，裝置采用單元化設計，使其能方便的配備于一次設備中，即可集中組屏，又可分布式安裝，通過規范的現場總線接口，支持多個接點協同工作，實現系統級管理和綜合信息共享，該系列微機保護測控裝置完全符合此方面的技術和適應對未來發展的要求，是構成變、配電自動化系統的理想基礎設備。

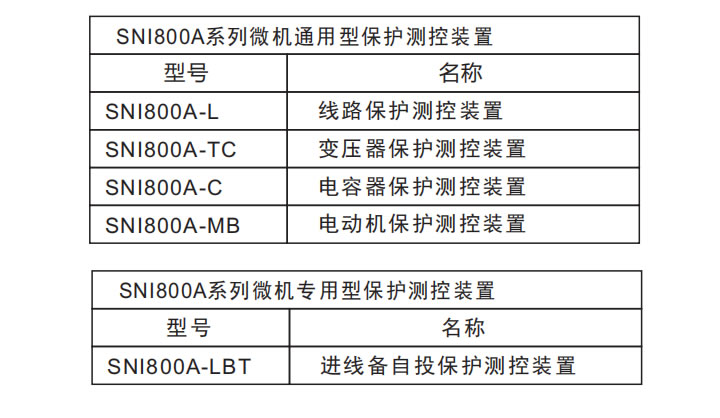

產品選型

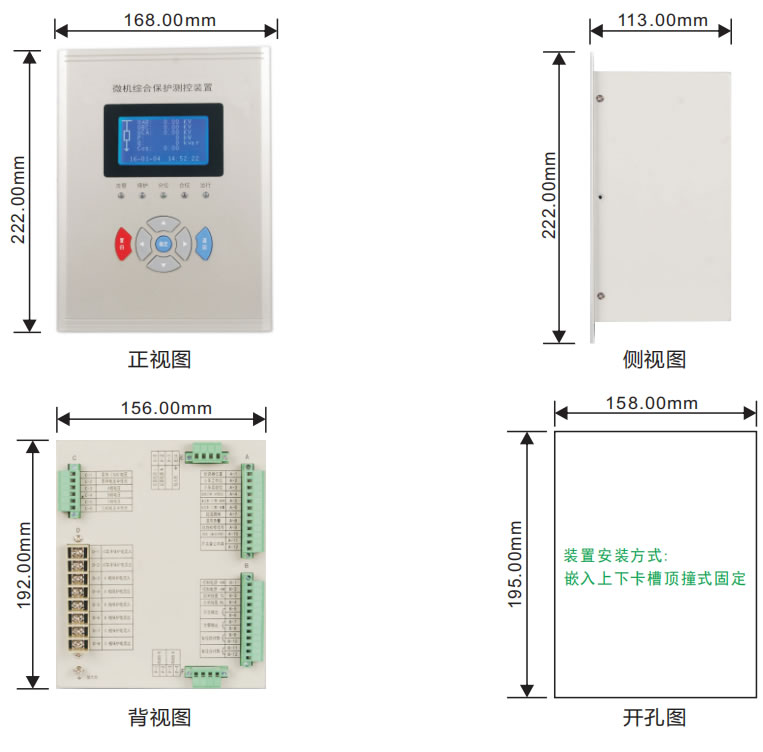

安裝尺寸

通用型保護

SNI800A通用型微機保護測控裝置

SNI800A-L線路保護裝置、SNI800A-TC變壓器保護裝置、SNI800A-MB電動機保護裝置、SNI800A-C電容器保護裝置

保護功能

電流速斷保護、限時速斷保護、過電流保護、過負荷保護、過壓保護、欠壓保護、三相一次重合閘、重合閘后加速、過流反時限保護、負序電流保護、啟動時間過長保護、零序電壓保護、非電量保護(瓦斯保護、溫度保護)、零序電流保護

三遙功能

遙信：10路外部開關量信號輸入

遙測：4路電壓、4路保護電流、2路測量電流、有功、無功、功率因數

遙控：斷路器遙控分閘、合閘接點輸出

通訊功能

裝置具有RS485通訊接口，可以與廠站自動化系統及其它智能設備連接通訊

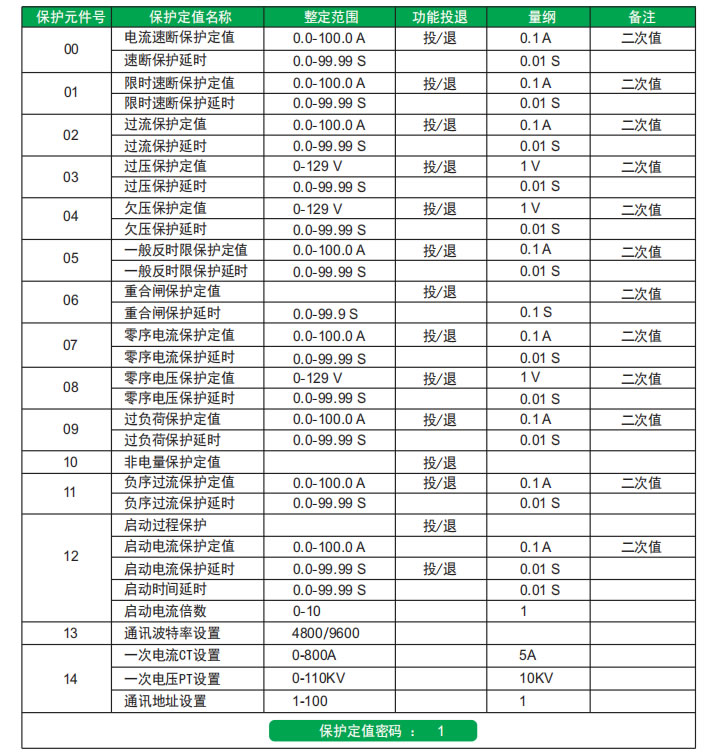

定值參數

本裝置可設定的元件參數總共有15項（00-14），在出廠前已經過嚴格的校驗、設定、運行測試,現綜合列表如下，用戶可根據實際保護類型功能的需要進行參考對照：

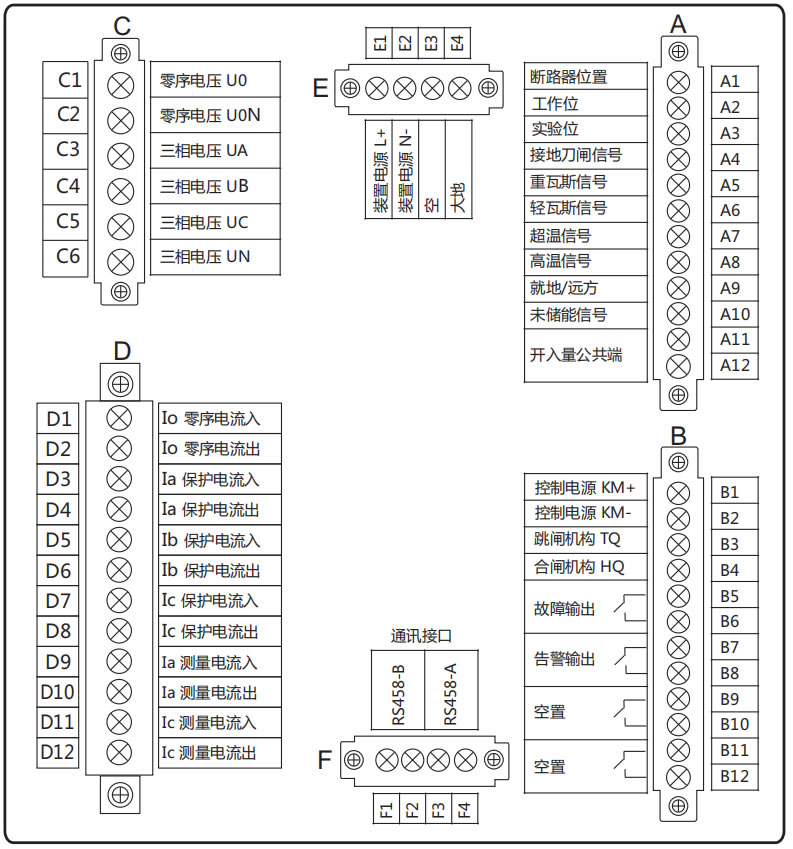

后端子圖

通用型保護裝置后端子圖：

特別強調：本裝置開入量為無源接點輸入(自產24V)

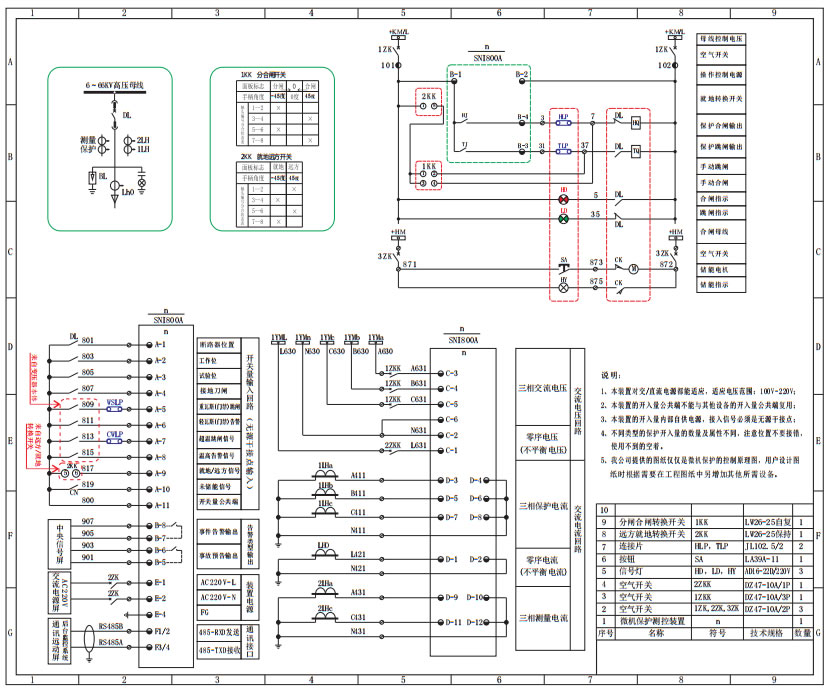

接線原理圖
